NSK 7217ATYNDFFLP5軸承
| 產品名稱： | 7217ATYNDFFLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-07-27 20:43:24 | 內徑 | 85 |
| 外徑 | 150 | 厚度 | 28 |
| C | B | ||
| SN | SN | ||
| rmin | 2 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【2：尺寸系列：02系列】【17：內徑：85 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DFF：四列 \ \ / / 配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7217ATYNDFFLP5軸承代號說明
7
2
1
7
A
T
Y
N
D
F
F
L
P
5
7：NSK高性能標準NSKHPS系列軸承
2：尺寸系列：02系列
17：內徑：85 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架
DFF：四列 \ \ / / 配對
L：輕預緊
P5：ISO 5級
NSK 7217ATYNDFFLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架

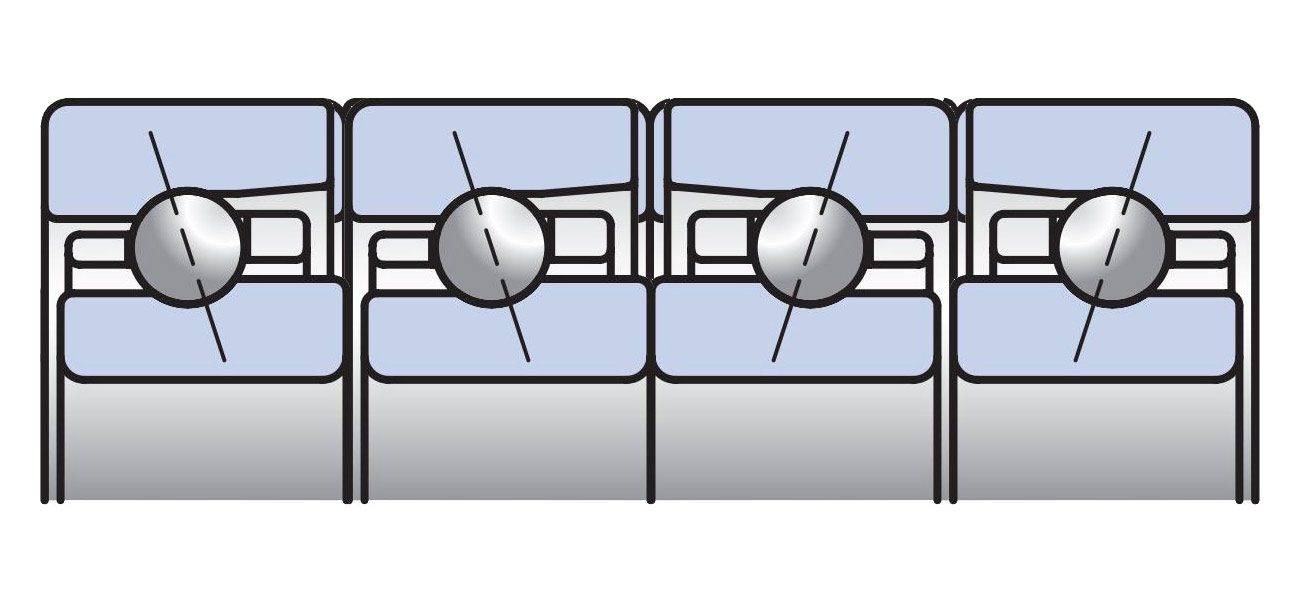

四列 \ \ / / 配對

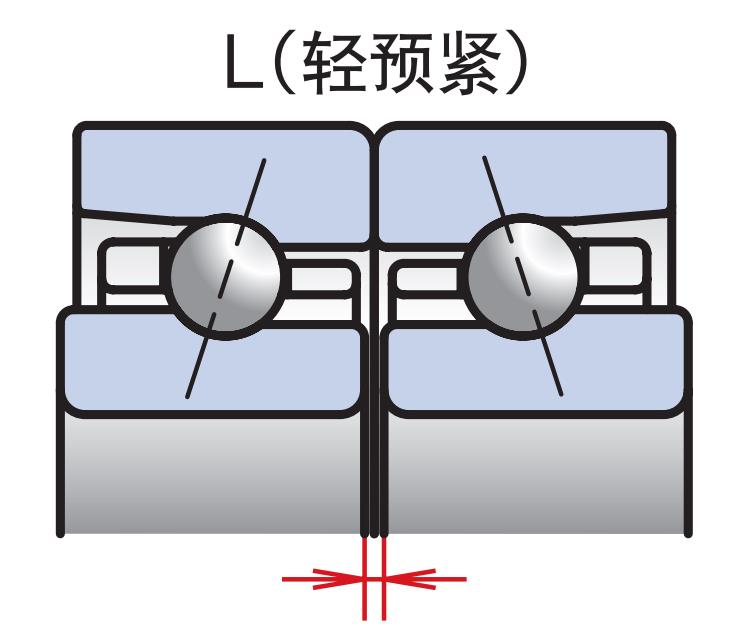

輕預緊- 基本尺寸
- d 85 mm 內徑
- D 150 mm 外徑
- B 28 mm 厚度
- C mm
- BN mm
- SN mm
- SB mm
- rmin 2 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 416 kN 額定動載荷
- Cor 334 kN 額定靜載荷
- 極限軸向載荷
- 53.5 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 47.9 mm 作用點位置
- 極限轉速
- Grease 4800（安全轉速3600） /min 脂潤滑
- Oil 6450（安全轉速4837.5） /min 油潤滑
- 安裝相關尺寸
- da min 95 mm
- Da max 140 mm
- Db max 144 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 2270 N
- 軸向剛度
- L 740 N/μm
- 徑向剛度
- L 1036 N/μm
- 測量軸向游隙
- L -30 μm
- 質量
- 7.2 kg 參考
