NSK精密軸承
Precision Bearings
NSK 708ATYNDBCP13P5軸承
| 產品名稱： | 708ATYNDBCP13P5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-04-29 18:43:05 | 內徑 | 8 |
| 外徑 | 22 | 厚度 | 7 |
| rmin | 0.3 | rmin | 0.15 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【8：內徑：8 mm】【A：接觸角 30°】【TYN：滾動體引導聚酰胺樹脂保持架】【DB：雙列背對背配對】【CP13：特殊預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 708ATYNDBCP13P5軸承代號說明
7
0
8
A
T
Y
N
D
B
C
P
1
3
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
8：內徑：8 mm
A：接觸角 30°
TYN：滾動體引導聚酰胺樹脂保持架
DB：雙列背對背配對

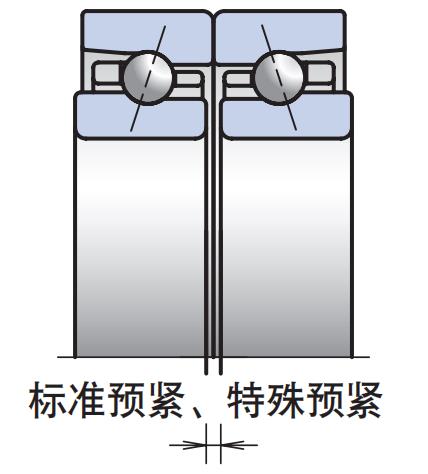

CP13：特殊預緊
P5：ISO 5級
NSK 708ATYNDBCP13P5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°
滾動體引導聚酰胺樹脂保持架
雙列背對背配對
特殊預緊- 基本尺寸
- d 8 mm 內徑
- D 22 mm 外徑
- B 7 mm 厚度
- rmin 0.3 mm
- r1 min 0.15 mm
- 基本額定載荷
- Cr 6.7 kN 額定動載荷
- Cor 3.3 kN 額定靜載荷
- 極限軸向載荷
- 1.02 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 7.8 mm 作用點位置
- 極限轉速
- Grease 0（安全轉速0） /min 脂潤滑
- Oil 0（安全轉速0） /min 油潤滑
- 安裝相關尺寸
- da min 10.5 mm
- Da max 19.5 mm
- Db max mm
- ra max 0.3 mm
- rb max mm
- 質量
- 0.024 kg 參考
