NSK精密軸承
Precision Bearings
NSK 7068AP5軸承
| 產品名稱： | 7068AP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-11-18 20:36:04 | 內徑 | 340 |
| 外徑 | 520 | 厚度 | 82 |
| rmin | 5 | rmin | 2 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【68：內徑：340 mm】【A：接觸角 30°】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7068AP5軸承代號說明
7
0
6
8
A
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
68：內徑：340 mm

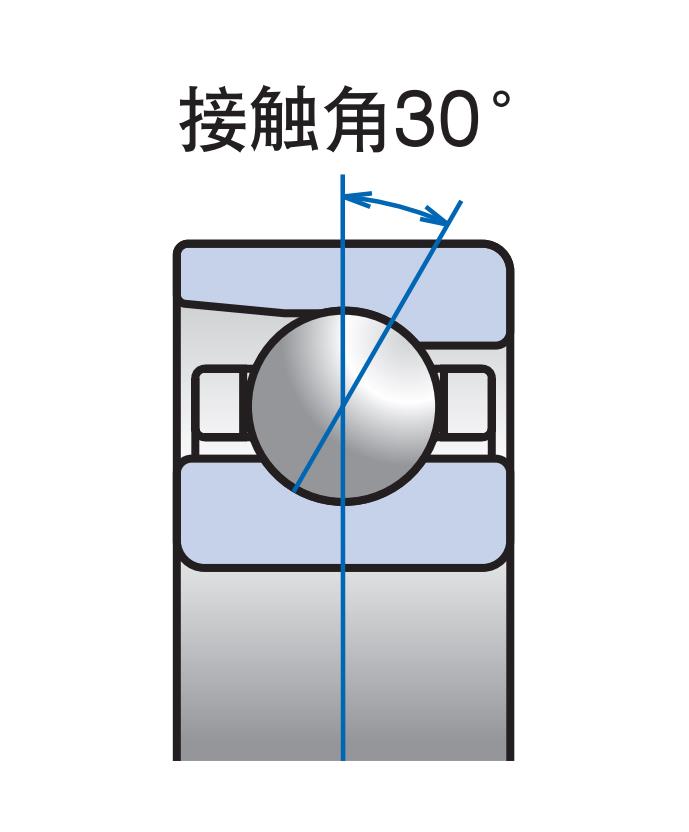

A：接觸角 30°
P5：ISO 5級
NSK 7068AP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 30°- 基本尺寸
- d 340 mm 內徑
- D 520 mm 外徑
- B 82 mm 厚度
- rmin 5 mm
- r1 min 2 mm
- 基本額定載荷
- Cr 520 kN 額定動載荷
- Cor 905 kN 額定靜載荷
- 極限軸向載荷
- 560 kN 極限軸向載荷
- 接觸角
- 30 ° 接觸角
- 系數
- f0 系數
- 有效載荷中心
- a 165.1 mm 作用點位置
- 極限轉速
- Grease 1600（安全轉速1200） /min 脂潤滑
- Oil 2100（安全轉速1575） /min 油潤滑
- 安裝相關尺寸
- da min 362 mm
- Da max 498 mm
- Db max 510 mm
- ra max 4 mm
- rb max 2 mm
- 預緊力（DB、DF組合）
- EL 3163 N
- L 16035 N
- M 42344 N
- H 66484 N
- 軸向剛度（DB、DF組合）
- EL 869 N/μm
- L 1536 N/μm
- M 2201 N/μm
- H 2622 N/μm
- 徑向剛度
- EL 1216.6 N/μm
- L 2150.4 N/μm
- M 3081.4 N/μm
- H 3670.8 N/μm
- 質量
- 60.5 kg 參考
