NSK 7026CTYNDTLP5軸承
| 產品名稱： | 7026CTYNDTLP5軸承 | ||
|---|---|---|---|
| 添加時間： | 2022-08-29 20:57:00 | 內徑 | 130 |
| 外徑 | 200 | 厚度 | 33 |
| rmin | 2 | rmin | 1 |
前后綴及基本代號含義：【7：NSK高性能標準NSKHPS系列軸承】【0：尺寸系列：10系列】【26：內徑：130 mm】【C：接觸角 15°】【TYN：滾動體引導聚酰胺樹脂保持架】【DT：雙列串聯配對】【L：輕預緊】【P5：ISO 5級】
咨詢熱線：13924080008NSK 7026CTYNDTLP5軸承代號說明
7
0
2
6
C
T
Y
N
D
T
L
P
5
7：NSK高性能標準NSKHPS系列軸承
0：尺寸系列：10系列
26：內徑：130 mm
C：接觸角 15°
TYN：滾動體引導聚酰胺樹脂保持架

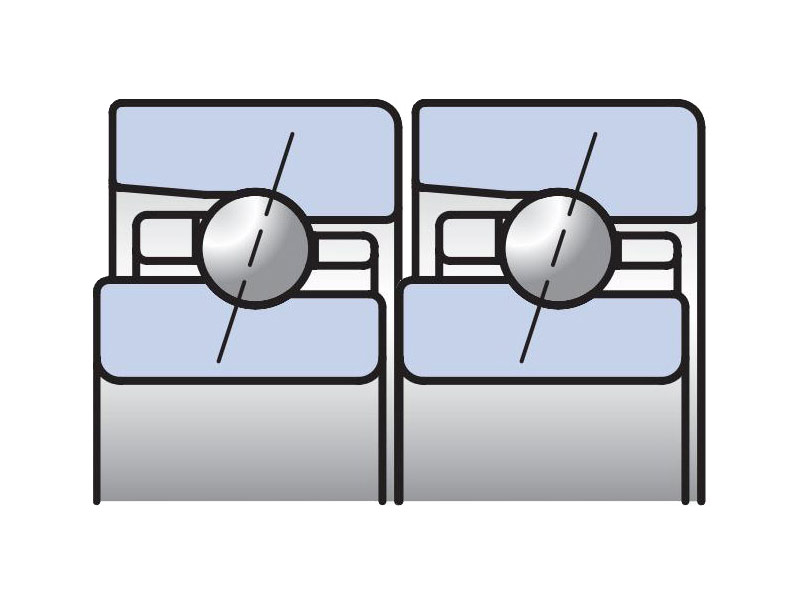

DT：雙列串聯配對
L：輕預緊
P5：ISO 5級
NSK 7026CTYNDTLP5軸承詳細參數
基本尺寸
安裝尺寸
安裝尺寸
接觸角 15°
滾動體引導聚酰胺樹脂保持架
雙列串聯配對
輕預緊- 基本尺寸
- d 130 mm 內徑
- D 200 mm 外徑
- B 33 mm 厚度
- rmin 2 mm
- r1 min 1 mm
- 基本額定載荷
- Cr 272 kN 額定動載荷
- Cor 274 kN 額定靜載荷
- 極限軸向載荷
- 86 kN 極限軸向載荷
- 接觸角
- 15 ° 接觸角
- 系數
- f0 15.9 系數
- 有效載荷中心
- a 38.6 mm 作用點位置
- 極限轉速
- Grease 5600（安全轉速4200） /min 脂潤滑
- Oil 8560（安全轉速6420） /min 油潤滑
- 安裝相關尺寸
- da min 140 mm
- Da max 190 mm
- Db max 194 mm
- ra max 2 mm
- rb max 1 mm
- 預緊力
- L 970 N
- 軸向剛度
- L 167 N/μm
- 徑向剛度
- L 1002 N/μm
- 測量軸向游隙
- L -58 μm
- 質量
- 6.44 kg 參考
