滾珠軸承的公差和配合簡介
2023-06-19 10:18:42

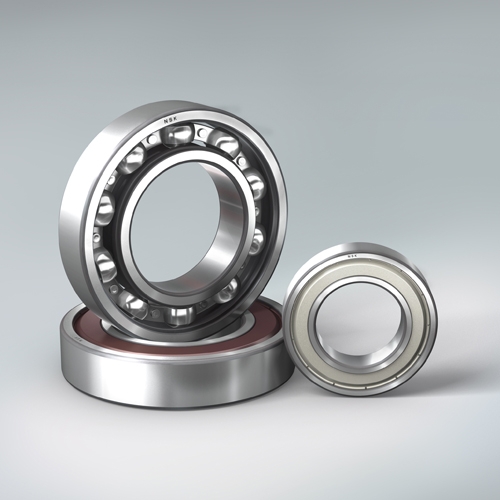

滾珠軸承是非常精密的機械零件，其性能除了由其本身的質量、運行環境、潤滑脂決定外，也取決于合適的軸和外殼，如果配合過松或過緊，軸承的性能和使用壽命亦將受到影響。
若徑向滾珠軸承安裝不當，運行時會發生噪音，也會發熱，同時運行精度降低。如果配合過松，將導致軸承座損壞和過度磨損，以及振動、徑向精度降低和異常噪音等。另一方面，如果配合過緊，則會導致徑向游隙過度減小（尤其是小型和儀表型軸承）、過熱和意外預載。
在設計殼體和軸時，軸承套圈必須支撐在其整個寬度和圓周上，此外，與配合殼體和軸的配合應防止蠕變和滑動，只要可能，配合應便于軸承的組裝和拆卸，以便于修改和維護。
在選擇徑向滾珠軸承的配合時，有幾個關鍵因素需要考慮，一是載荷的方向、類型和大小，通常，隨著載荷的增加，需要更緊密的配合。二是套圈旋轉，通常，對于旋轉套圈，建議使用過盈配合，而對于非旋轉套圈，建議使用滑動配合。三是軸承尺寸和類型，橫截面較薄的小型軸承在過盈配合時可以減少徑向游隙，而較大的軸承可以承受更大的過盈配合。
四是配合部件的公差，配合公差應根據外殼和軸的材料類型進行調整，當使用具有不同彈性模量的合金時，需要更緊密的配合。五是工作溫度，在選擇配合以及軸承的內部游隙時，必須考慮工作溫度，因?yàn)殇摬牡谋葻崛莸?，很容易受熱膨脹。六是運行精度要求，運行精度受軸和外殼（不僅僅是軸承）表面質量和幾何形狀（如圓度）的影響。
實際配合由為軸和殼體選擇的公差以及軸承孔和外徑的公差確定。ISO 286、產品幾何技術規范（GPS）-ISO線性尺寸公差編碼系統，通常用于選擇軸和殼體的公差和配合，軸承公差可在ABMA標準或軸承制造商的目錄中找到，有關選擇合適的軸和殼體公差的詳細信息，可直接聯系并咨詢我們。
