NKE提供DLC涂層軸承保持架
2024-08-19 12:13:14

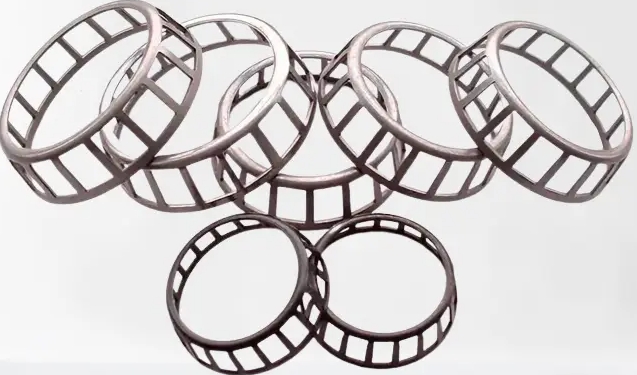

奧地利軸承制造商N(yùn)KE Austria GmbH推出了針對復雜環境條件進行優化的滾動軸承保持架，這種保持架涂有DLC（類金剛石碳）涂層，比同類黃銅材質保持架更具彈性和耐用性，下文通過兩個應用示例來說明新保持架的優勢，希望可以幫到您。
應用案例一：一種用于高速曲柄機構中大連桿孔的特殊圓柱滾子軸承。在最初的設計中，軸承配備了內圈導向的實心黃銅保持架（后綴MPB），這是一種經過實踐證明的解決方案，多年來一直提供可靠的服務。
為了提高工廠的生產率，客戶計劃將機器的運行速度從2000轉/分鐘提高到3000轉/分鐘的最高速度，測試表明，在這些操作條件下，標準MPB保持架的預期壽命僅為300小時，然后保持架導向表面會出現相當大的磨損，保持架橫梁開始分解，這是由于離心力的急劇上升以及由此產生的保持架上的載荷造成的，此外，軸承采用油脂潤滑，較高的速度對潤滑劑的分布產生了負面影響，特別是在保持架導向間隙中，進一步加劇了磨損。
為解決這一問題，NKE開發了帶DLC涂層的內圈導向?qū)嵭匿撝拼笆奖３旨?，后綴為FPB和SQ202C，經過測試，其使用壽命超過3000小時，在兩年的長期測試中，保持架沒有出現機械故障，除了導向表面之間的DLC涂層輕微轉移外，沒有出現過度磨損的跡象。
應用案例二：用于在應急電源裝置中儲存動能的高速鼓。最初使用的軸承是徑向球軸承，帶有外圈導向的兩件式實心黃銅保持架（后綴MA），不利的操作條件導致了保持架功能表面的過度磨損，最終導致保持架斷裂，這些不利條件包括低徑向載荷、高軸向載荷和超過2500 rpm的高外圈速度。
在考慮了操作條件和損傷模式分析后，NKE建議使用帶有DLC涂層（后綴FA和SQ202C）的兩件式外環導向?qū)嵭匿撝票３旨?，在隨后對裝有這些保持架的兩個軸承進行的實際測試中，運行了900多個小時，沒有觀察到保持架的磨損或機械故障跡象，該設計已獲準用于批量生產，并計劃在現有機器上進行改裝。
